Standard Schrägdach Montageset für 6 Solarmodule

Anwendung:

Unsere Montagesets sind jeweils für Modulreihen bestimmt und können dadurch einfach kombiniert werden. Besteht die geplante Solaranlage also aus fünf Modulreihen à fünf Modulen, kann drei mal das Montageset für fünf Module ausgewählt werden. Für Modulreihen mit mehr als 6 Modulen können die Sets kombiniert werden und müssen jeweils um zwei Mittelklemmen und zwei Schienenverbinder ergänzt werden. Beispiel: Bei einer Modulreihe mit neun Modulen, wählen Sie das Montageset mit vier Modulen sowie das Set mit fünf Modulen und füge zwei Schienenverbindern und zwei Mittelklemmen hinzu.

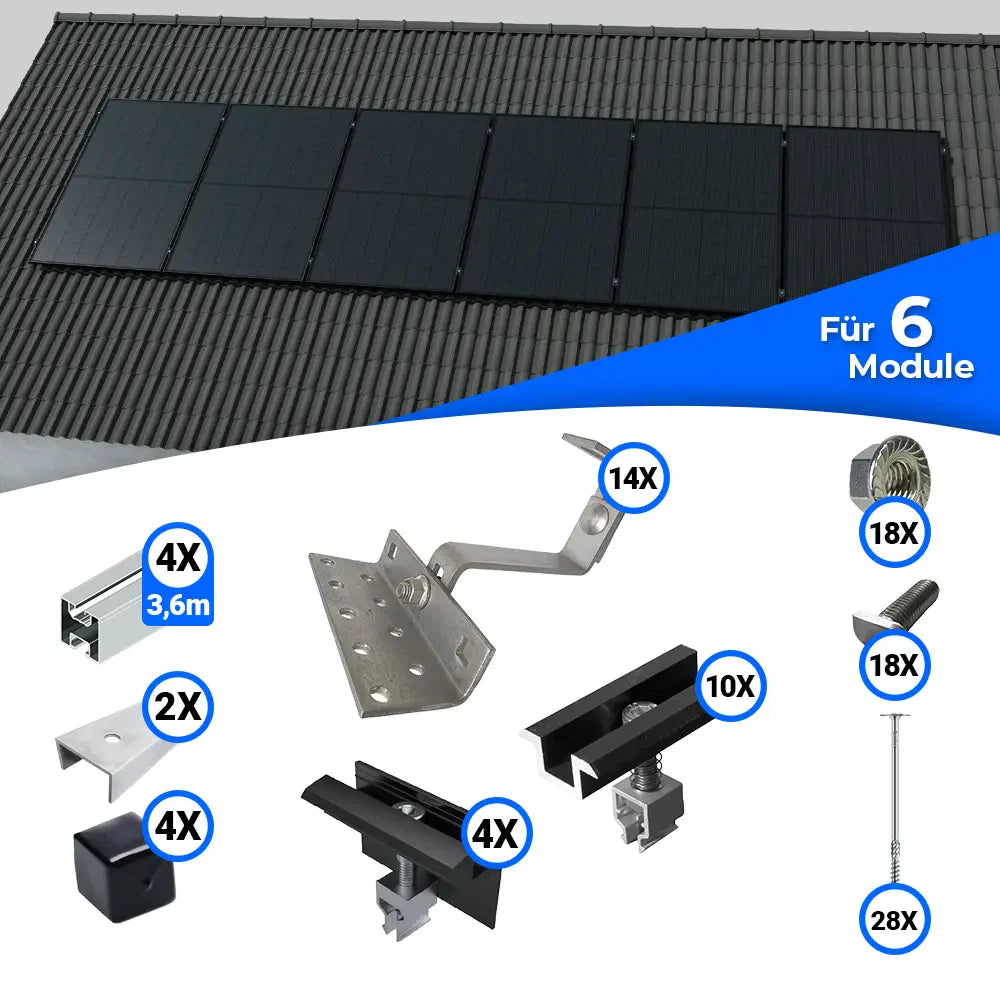

Lieferumfang:

4x Aluminiumprofil 40x40 360cm

10x Standard Mittelklemme schwarz

4x Standard Endklemme schwarz

4x PVC Alu Schutz

14x Standard Dachhaken 3-fach verstellbar

18x Sperrzahnmutter M10

18x Hammerkopfschraube M10

28x HSPT TK A2 TX40 8,0x100 Edelstahl

2x Schienenverbinder U-Profil

Produkteigenschaften:

Aluminiumprofil:

Das Aluminiumprofil mit einer Länge von 360 cm ist ideal für die Montage von Photovoltaikanlagen. Hergestellt aus hochwertigem Aluminium, vereint es Stabilität und ein geringes Gewicht, was es perfekt für den Einsatz in Solarinstallationen macht. Dieses Profil ist speziell entwickelt, um die Anforderungen von PV-Unterkonstruktionen zu erfüllen und gewährleistet eine sichere und langlebige Befestigung.

Standard Mittelklemme:

Die Mittelklemme mit Klick-System bietet eine zuverlässige Befestigungslösung für gerahmte PV-Module. Geeignet für eine Rahmenhöhe von 30 mm, gewährleistet sie eine feste Verbindung der Module. Ihre schlanke Bauweise und die schwarze eloxierte Oberfläche machen sie zu einer optisch ansprechenden und funktionalen Ergänzung zur Solaranlage.

Standard Endklemme:

Die Endklemme mit schwarzer, eloxierter Oberfläche und Klick-System – 30 mm – ist ideal für die sichere und stabile Installation von PV-Modulen mit einer Rahmenhöhe von 30 mm. Ihre robuste Konstruktion und das benutzerfreundliche Klick-System erleichtern die Montage erheblich.

PVC Alu Schutz:

Die PVC-Endkappe für Montageschienen sorgt für einen sauberen und sicheren Abschluss. Hergestellt aus hochwertigem PVC, bietet sie nicht nur ein optisch ansprechendes Finish, sondern schützt die Schienen zuverlässig vor Schmutz, Staub und Feuchtigkeit.

Standard Dachhaken 3-fach verstellbar:

Der 32 mm Dachhaken bietet eine flexible und zuverlässige Befestigungslösung für Dachkonstruktionen. Gefertigt aus A2 Edelstahl 1.4016, überzeugt er durch seine hohe Korrosionsbeständigkeit (Korrosionsschutzklasse I) und ist ideal für die Anwendung auf Schräg- und Steildächern mit einer Neigung ab 20°.

Sperrzahnmutter M10:

Die Sperrzahnmutter M10 nach DIN 6923 bietet eine stabile und sichere Verbindungslösung. Diese aus hochwertigem Material gefertigte Mutter zeichnet sich durch hohe Festigkeit und Korrosionsbeständigkeit aus. Ihre spezielle Sperrzahnform verhindert das selbstständige Lösen, selbst unter starker Vibration und dynamischen Belastungen.

Hammerkopfschraube M10x32,5:

Die Hammerkopfschraube M10x32,5 ist eine robuste Befestigungslösung, die speziell für den Einsatz in Profil- und Schienensystemen entwickelt wurde. Dank ihrer präzisen Maße und soliden Bauweise ist sie für unterschiedliche Anwendungsbereiche wie den Regalbau, Maschinenbau und die Montage von Photovoltaikanlagen bestens geeignet.

HSPT TK A2 TX40 Tellerkopfschraube 8x100:

Die HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 ist eine hochwertige Edelstahlschraube, ideal für Holzbauprojekte und die Befestigung von Spanplatten. Ihr spezieller Tellerkopf und der Torx 40 Antrieb gewährleisten eine starke und stabile Verbindung.

Schienenverbinder U-Profil

Der Montageschienen-verbinder ist ein Verbindungs-element für Montageschienen. Mit den Abmessungen 45x25x120 mm und gefertigt aus Aluminium, bietet dieser Verbinder eine zuverlässige und langlebige Lösung für die Verbindung von Schienenprofilen mit den Maßen 40/40.

Garantie: 2 Jahre Garantie.
