Standard Schrägdach Montageset für 4 Solarmodule

Anwendung:

Unsere Montagesets sind jeweils für Modulreihen bestimmt und können dadurch einfach kombiniert werden. Besteht die geplante Solaranlage also aus fünf Modulreihen à fünf Modulen, kann drei mal das Montageset für fünf Module ausgewählt werden. Für Modulreihen mit mehr als 6 Modulen können die Sets kombiniert werden und müssen jeweils um zwei Mittelklemmen und zwei Schienenverbinder ergänzt werden. Beispiel: Bei einer Modulreihe mit neun Modulen, wählen Sie das Montageset mit vier Modulen sowie das Set mit fünf Modulen und füge zwei Schienenverbindern und zwei Mittelklemmen hinzu.

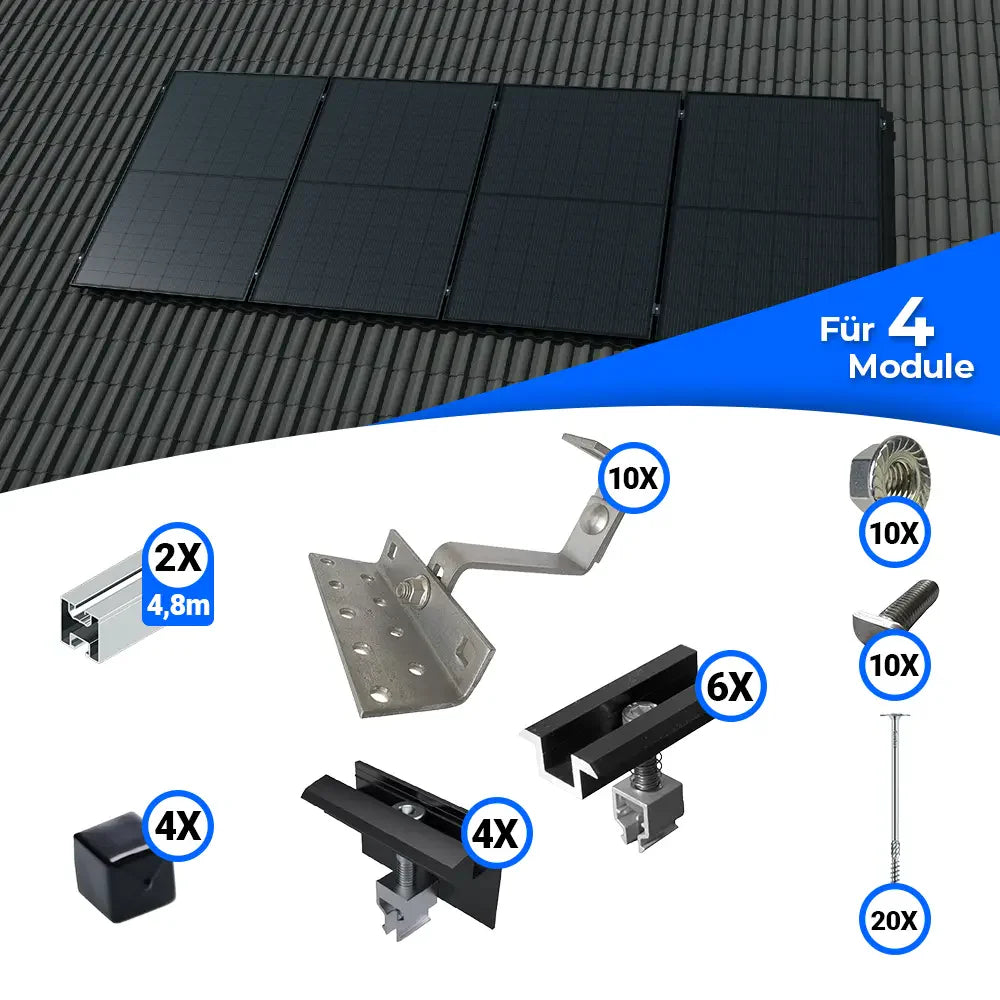

Lieferumfang:

2x Aluminiumprofil 40x40 480cm

6x Standard Mittelklemme schwarz

4x Standard Endklemme schwarz

4x PVC Alu Schutz

8x Standard Dachhaken 3-fach verstellbar

8x Sperrzahnmutter M10

8x Hammerkopfschraube M10

16x Eurotec HSPT TK A2 TX40 8,0x100 Edelstahl

Produkteigenschaften:

Aluminiumprofil:

Das Aluminiumprofil bietet eine zuverlässige und leichte Lösung zur Befestigung von Photovoltaikanlagen (PV) auf verschiedenen Unterkonstruktionen. Mit einer Länge von 480 cm ist es besonders für großflächige Installationen geeignet und sorgt für eine sichere und beständige Montage Ihrer Solarmodule.

Standard Mittelklemme:

Die Mittelklemme mit Klick-System stellt eine sichere Befestigungslösung für gerahmte PV-Module dar. Ausgelegt für eine Rahmenhöhe von 30 mm, sorgt sie für eine stabile Verbindung der Module. Mit ihrer schlanken Bauform und der schwarzen eloxierten Oberfläche bietet sie eine ästhetische und funktionale Ergänzung zur Solaranlage.

Standard Endklemme:

Die schwarze Endklemme mit eloxierter Oberfläche und Klick-System – 30 mm – eignet sich hervorragend zur stabilen und sicheren Installation von PV-Modulen mit einer Rahmenhöhe von 30 mm. Ihre robuste Bauweise und das benutzerfreundliche Klick-System erleichtern die Montage.

PVC Alu Schutz:

Die PVC-Endkappe für Montageschienen bietet einen sauberen und sicheren Abschluss. Gefertigt aus hochwertigem PVC, gewährleistet sie nicht nur ein ansprechendes Finish, sondern schützt die Schienen zuverlässig vor Schmutz, Staub und Feuchtigkeit.

Standard Dachhaken 3-fach verstellbar:

Der 32 mm Dachhaken ist eine flexible und verlässliche Lösung zur Befestigung an Dachkonstruktionen. Gefertigt aus hochwertigem A2 Edelstahl 1.4016, überzeugt er durch seine hohe Korrosionsbeständigkeit (Korrosionsschutzklasse I) und ist ideal für die Anwendung auf Schräg- und Steildächern ab einer Neigung von 20°.

Sperrzahnmutter M10:

Die Sperrzahnmutter M10 nach DIN 6923 ist die optimale Lösung für stabile und sichere Verbindungen. Diese Mutter, gefertigt aus erstklassigem Material, überzeugt durch hohe Festigkeit und Korrosionsbeständigkeit. Ihre spezielle Sperrzahnform verhindert ein ungewolltes Lösen, auch unter starken Vibrationen und dynamischen Belastungen.

Hammerkopfschraube M10x25:

Die Hammerkopfschraube M10x25 ist eine hochwertige Befestigungslösung, speziell für den Einsatz in Profil- und Schienensystemen entwickelt. Dank ihrer robusten Konstruktion und präzisen Maße eignet sie sich hervorragend für verschiedene Anwendungsbereiche wie den Regalbau, Maschinenbau und die Montage von Photovoltaikanlagen.

Eurotec HSPT TK A2 TX40 Tellerkopfschraube 8x100:

Die Eurotec HSPT TK A2 TX40 Tellerkopfschraube 8,0x100 ist eine erstklassige Edelstahlschraube, die ideal für Holzbauprojekte und die Montage von Spanplatten ist. Ihr spezieller Tellerkopf und der Torx 40 Antrieb sorgen für eine feste und stabile Verbindung.

Garantie: 2 Jahre Garantie.
