K2 Systems Schrägdach Montageset für 7 Solarmodule

Anwendung:

Unsere Montagesets sind modular aufgebaut, damit kannst du deine Solaranlage ganz individuell planen. Hast du z. B. fünf Reihen mit je fünf Modulen, brauchst du einfach drei Sets für je fünf Module.

Für Reihen mit mehr als sechs Modulen kannst du Sets kombinieren. Damit alles sicher montiert ist, benötigst du zusätzlich zwei Mittelklemmen und zwei Schienenverbinder je Erweiterung.
Ein Beispiel: Bei neun Modulen in einer Reihe empfehlen wir ein 4er-Set und ein 5er-Set – plus die entsprechenden Verbindungselemente.

Hinweis: Die Montage-Sets basieren auf die Geschosshöhe 3, Windlastzone 2 und Modulbreite von 1134 mm. Jedes Dach muss statisch geprüft werden! Zusätzliche Komponenten sind bei abweichenden Dach-Beschaffenheiten und Windlastzonen erforderlich. Erhältlich unter K2 Alle Produkte( https://solarhandel24.de/collections/k2 )

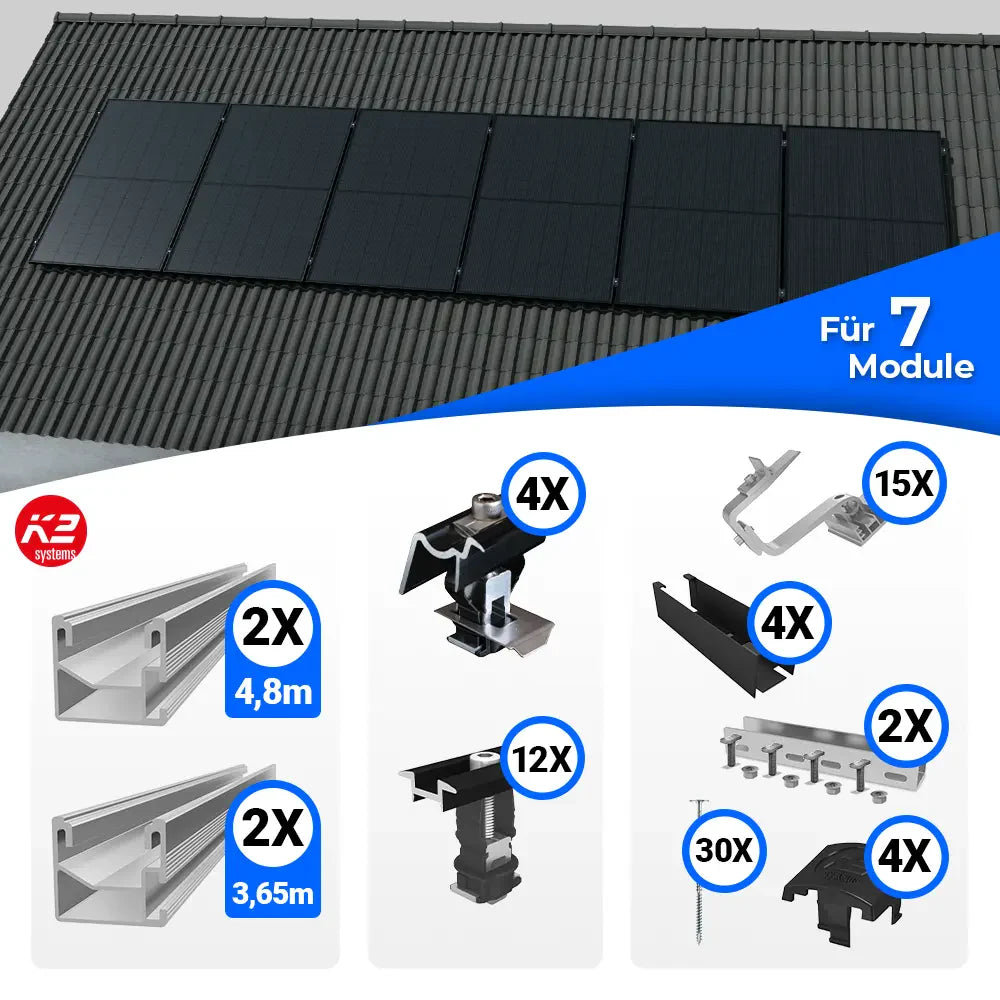

Lieferumfang:

4x K2 SingleRail 36 End Cap / Endkappe

2x K2 Schienenverbinder SingleRail 36 Set

4x K2 OneEnd Endklemme 25-40 mm schwarz

12x K2 Universal Mittelklemme 25-40 mm, schwarz eloxiert

15x K2 Dachhaken SingleHook 4S

4x K2 BlackCover SingleRail 36

30x HSPT Tellerkopfschraube A2 TX40 8,0x100 Edelstahl

2x K2 SingleRail 36 - 365cm - Montageschiene

2x K2 SingleRail 36 - 480cm - Montageschiene

Hinweis: Die Montage-Sets basieren auf einen Dachsparrenabstand von 65cm, Geschosshöhe 3, Windlastzone 3 und Modulgröße 1762*1134*30 mm. Bei abweichenden Bedingungen bitte die Statik prüfen. Ggf. sind zusätzliche Komponenten erforderlich.

Produkteigenschaften:

K2 SingleRail 36 End Cap / Endkappe
Die Endkappe wird am Ende der Montageschiene eingesetzt und sorgt für einen sauberen Abschluss. Sie schützt die Schiene vor Schmutz und Witterungseinflüssen und trägt zu einer ansprechenden Gesamtoptik bei.

K2 Schienenverbinder SingleRail 36 Set
Mit dem Schienenverbinder können zwei Montageschienen stabil und zuverlässig miteinander verbunden werden. Er ermöglicht eine durchgehende Führung der Schiene – ideal für größere Modulflächen auf Schrägdächern.

K2 OneEnd Endklemme 25-40 mm schwarz
Diese Endklemme dient zur sicheren Fixierung des letzten Solarmoduls in der Modulreihe. Sie ist für verschiedene Rahmenhöhen geeignet und wird typischerweise bei Montagesets auf Schrägdächern eingesetzt.

K2 Universal Mittelklemme 25–40 mm, schwarz eloxiert
Mit dieser Mittelklemme lassen sich PV-Module zuverlässig befestigen und dauerhaft sichern. Sie ist für viele K2-Montagesysteme wie MultiRail, MiniRail MK2 oder SolidRail geeignet, nicht jedoch für Dome 6.

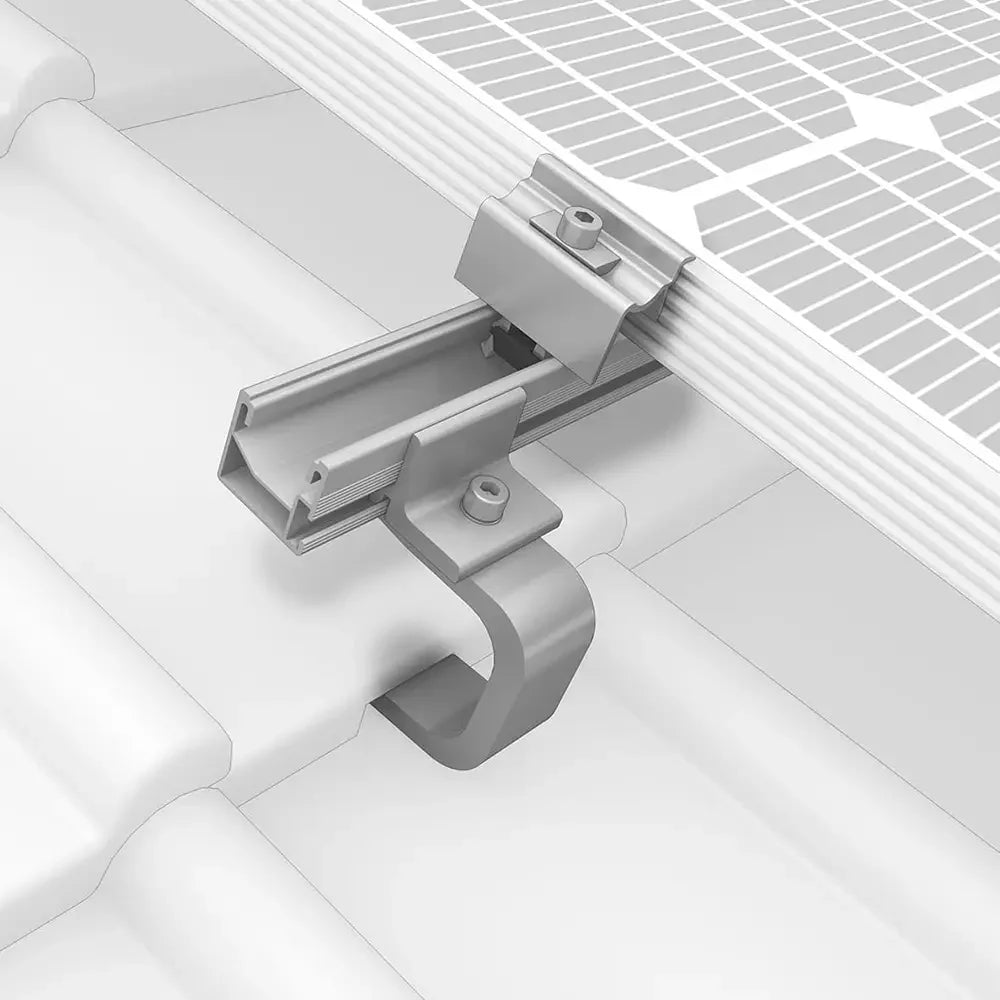

K2 Dachhaken SingleHook 4S
Dieser Dachhaken wird zur Befestigung der Montageschienen direkt auf dem Schrägdach verwendet. Er ermöglicht eine stabile Verbindung zwischen Dachkonstruktion und Montagesystem, unabhängig von der Dacheindeckung.

K2 BlackCover SingleRail 36
Das BlackCover dient der optischen Abdeckung von Montageschienen. Es sorgt für ein einheitliches, dunkles Erscheinungsbild, insbesondere bei der Kombination mit schwarzen Solarmodulen.

HSPT Tellerkopfschraube A2 TX40 8,0×100 Edelstahl
Diese robuste Schraube wird zur Befestigung von Bauteilen wie Dachhaken oder Schienen verwendet. Sie bietet eine hohe Tragfähigkeit und eignet sich ideal für Anwendungen auf Schrägdächern.

K2 SingleRail 36 – Montageschienen
Die Montageschienen bilden die Grundlage für die Befestigung der Solarmodule auf dem Dach. Sie ist vielseitig einsetzbar, einfach zu montieren.
