K2 Systems Schrägdach Montageset für 11 Solarmodule

Anwendung:

Unsere Montagesets eignen sich ideal für Modulreihen und lassen sich beliebig kombinieren. Planst du z. B. fünf Modulreihen mit je fünf Modulen, kannst du einfach dreimal das Set für fünf Module auswählen.

Für längere Reihen mit mehr als sechs Modulen kombinierst du mehrere Sets. Bitte beachte, dass du pro zusätzlichem Set zwei Mittelklemmen und zwei Schienenverbinder brauchst.
Ein Beispiel: Bei neun Modulen in einer Reihe genügt ein Set für vier und eines für fünf Module, ergänzt um die nötigen Schienenverbinder und Mittelklemmen.

Hinweis: Die Montage-Sets basieren auf die Geschosshöhe 3, Windlastzone 2 und Modulbreite von 1134 mm. Jedes Dach muss statisch geprüft werden! Zusätzliche Komponenten sind bei abweichenden Dach-Beschaffenheiten und Windlastzonen erforderlich. Erhältlich unter K2 Alle Produkte( https://solarhandel24.de/collections/k2 )

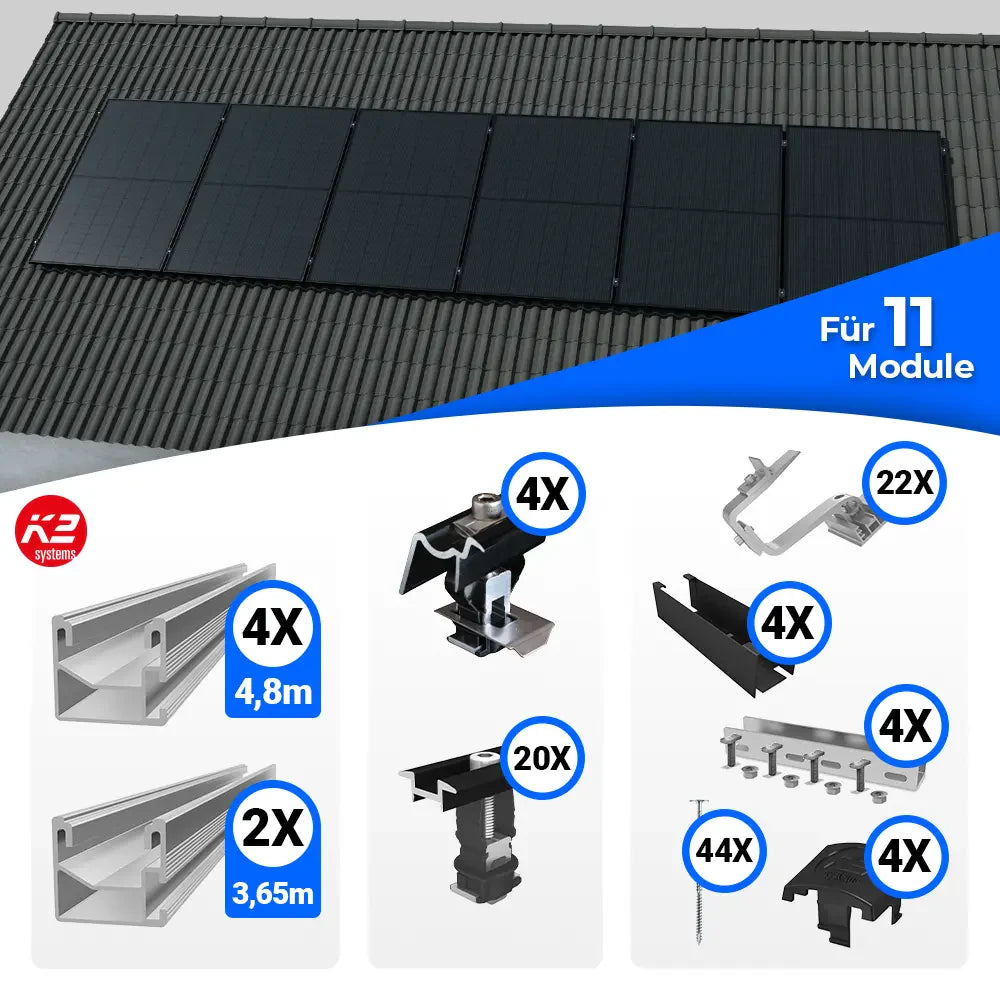

Lieferumfang:

4x K2 SingleRail 36 End Cap / Endkappe

4x K2 Schienenverbinder SingleRail 36 Set

4x K2 OneEnd Endklemme 25-40 mm schwarz

20x K2 Universal Mittelklemme 25-40 mm, schwarz eloxiert

22x K2 Dachhaken SingleHook 4S

4x K2 BlackCover SingleRail 36

44x HSPT Tellerkopfschraube A2 TX40 8,0x100 Edelstahl

2x K2 SingleRail 36 - 365cm - Montageschiene

4x K2 SingleRail 36 - 480cm - Montageschiene

Hinweis: Die Montage-Sets basieren auf einen Dachsparrenabstand von 65cm, Geschosshöhe 3, Windlastzone 3 und Modulgröße 1762*1134*30 mm. Bei abweichenden Bedingungen bitte die Statik prüfen. Ggf. sind zusätzliche Komponenten erforderlich.

Produkteigenschaften:

K2 SingleRail 36 End Cap / Endkappe
Die Endkappe wird am offenen Ende der Montageschiene angebracht. Sie schützt vor dem Eindringen von Schmutz und Feuchtigkeit und sorgt gleichzeitig für einen ordentlichen Abschluss.

K2 Schienenverbinder SingleRail 36 Set
Dieses Set dient der stabilen Verbindung zweier Montageschienen. Es ermöglicht eine durchgehende Schienenführung und ist besonders für große Modulflächen geeignet.

K2 OneEnd Endklemme 25-40 mm schwarz
Die Endklemme fixiert das letzte Modul sicher auf der Schiene. Sie ist für Rahmenhöhen von 25 bis 40 mm ausgelegt und wird vorrangig bei Schrägdachmontagen eingesetzt.

K2 Universal Mittelklemme 25–40 mm, schwarz eloxiert
Diese Mittelklemme fixiert PV-Module zuverlässig und dauerhaft. Sie ist vielseitig einsetzbar, beständig und optisch unauffällig durch die schwarze Oberfläche.

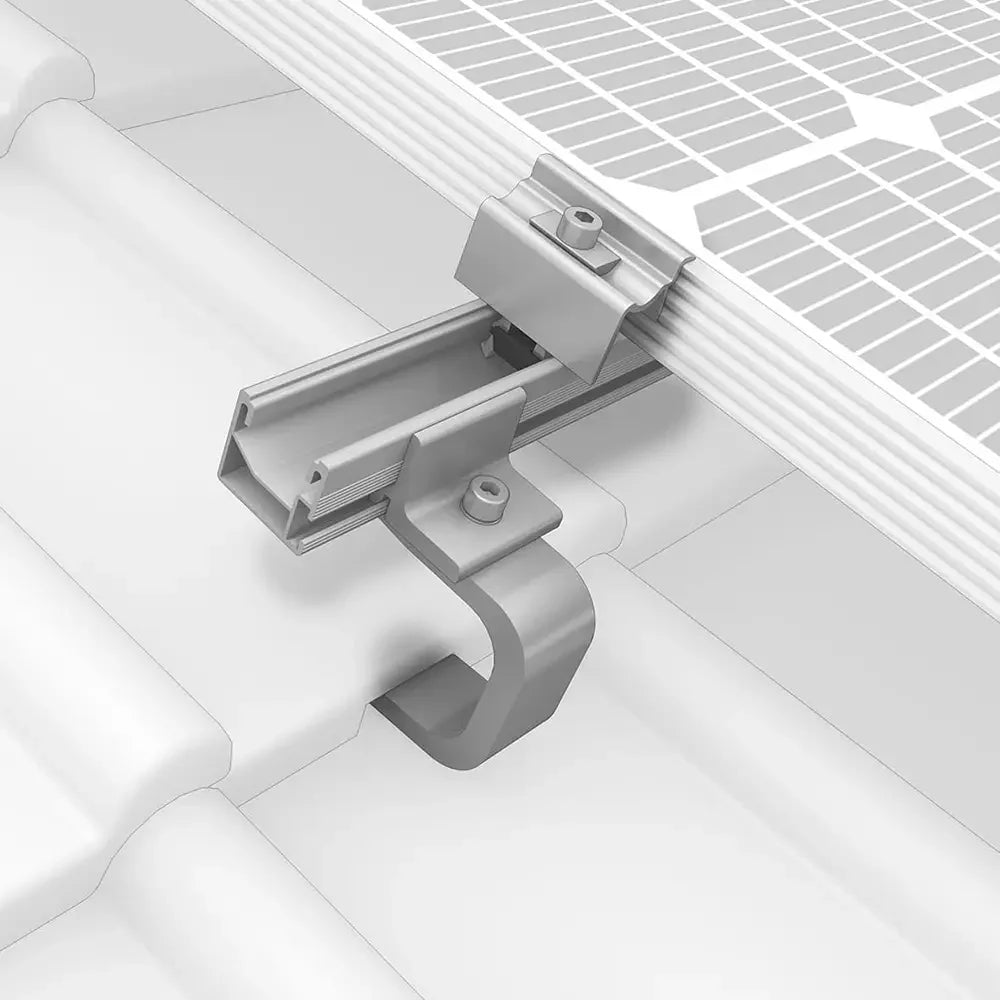

K2 Dachhaken SingleHook 4S
Der Dachhaken stellt eine stabile Verbindung zwischen Dach und Montagesystem her. Er ist universell einsetzbar und passt sich verschiedenen Eindeckungen an.

K2 BlackCover SingleRail 36
Das BlackCover bietet eine optische Abdeckung der Schiene und schafft eine durchgehend dunkle Optik – ideal für schwarze Modulflächen.

HSPT Tellerkopfschraube A2 TX40 8,0×100 Edelstahl
Diese Schraube aus Edelstahl A2 eignet sich hervorragend zur Befestigung tragender Elemente wie Dachhaken oder Schienen und gewährleistet eine hohe Stabilität.

K2 SingleRail 36 – Montageschienen
Die SingleRail 36 ist eine robuste Montageschiene für Photovoltaikanlagen. Sie überzeugt durch einfache Handhabung und flexible Einsatzmöglichkeiten.
