K2 Systems Schrägdach Montageset für 10 Solarmodule

Anwendung:

Unsere Montagesets sind flexibel kombinierbar, ideal für Solaranlagen mit mehreren Modulreihen. Beispiel: Für fünf Reihen mit je fünf Modulen brauchst du lediglich dreimal das Set für fünf Module.

Sobald eine Modulreihe mehr als sechs Module umfasst, kannst du die Sets nach Bedarf kombinieren. Für jedes zusätzliche Set werden zwei Mittelklemmen und zwei Schienenverbinder benötigt.
Konkretes Beispiel: Eine Reihe mit neun Modulen setzt sich aus einem 4er- und einem 5er-Set zusammen, ergänzt durch zwei Schienenverbinder und zwei Mittelklemmen.

Hinweis: Die Montage-Sets basieren auf die Geschosshöhe 3, Windlastzone 2 und Modulbreite von 1134 mm. Jedes Dach muss statisch geprüft werden! Zusätzliche Komponenten sind bei abweichenden Dach-Beschaffenheiten und Windlastzonen erforderlich. Erhältlich unter K2 Alle Produkte( https://solarhandel24.de/collections/k2 )

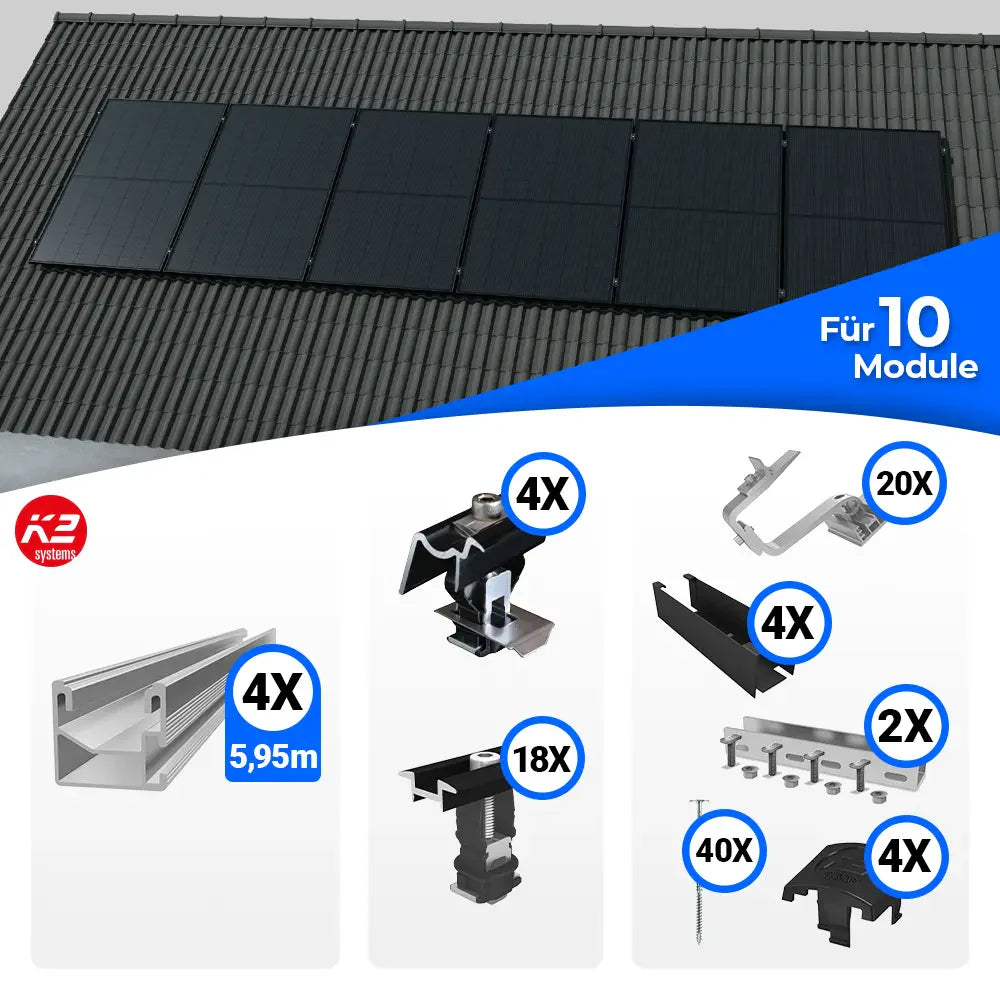

Lieferumfang:

4x K2 SingleRail 36 End Cap / Endkappe

2x K2 Schienenverbinder SingleRail 36 Set

4x K2 OneEnd Endklemme 25-40 mm schwarz

18x K2 Universal Mittelklemme 25-40 mm, schwarz eloxiert

20x K2 Dachhaken SingleHook 4S

4x K2 BlackCover SingleRail 36

40x HSPT Tellerkopfschraube A2 TX40 8,0x100 Edelstahl

4x K2 SingleRail 36 - 595cm - Montageschiene

Hinweis: Die Montage-Sets basieren auf einen Dachsparrenabstand von 65cm, Geschosshöhe 3, Windlastzone 3 und Modulgröße 1762*1134*30 mm. Bei abweichenden Bedingungen bitte die Statik prüfen. Ggf. sind zusätzliche Komponenten erforderlich.

Produkteigenschaften:

K2 Endkappe SingleRail 36
Komponentenabschluss für SingleRail 36. Dient dem Schutz der Schiene vor Umwelteinflüssen und stellt eine visuelle Aufwertung dar.

K2 Schienenverbinder-Set SingleRail 36
Verbindungsmodul zur mechanisch stabilen Kopplung zweier Schienenstücke. Ermöglicht nahtlose Modulreihenführung auf geneigten Dächern.

K2 OneEnd Endklemme 25-40 mm schwarz
Modulklemme zur Fixierung des Abschlussmoduls. Anpassbar an unterschiedliche Rahmenhöhen (25-40 mm), besonders für Schrägdachanwendungen.

K2 Universal Mittelklemme 25–40 mm, schwarz eloxiert
Die Universal-Mittelklemme fixiert Solarmodule mit Rahmenhöhen von 25–40 mm sicher und stabil. Sie ist flexibel einsetzbar in vielen K2-Montagesystemen wie BasicRail, MultiRail, SingleRail oder TiltUp Vento, jedoch nicht mit Dome 6 kompatibel.

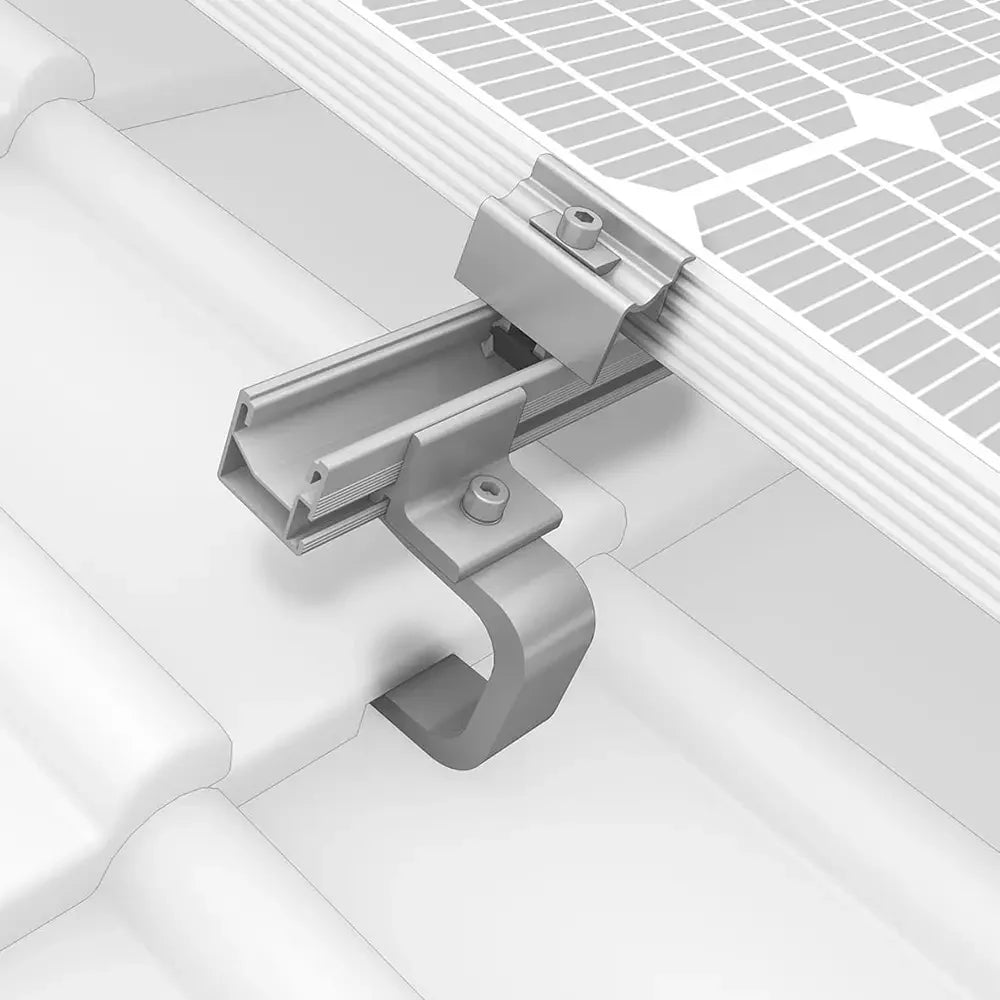

K2 Dachhaken SingleHook 4S
Geeignet für die direkte Befestigung auf Dachsparren. Flexibel einsetzbar bei diversen Eindeckungsarten.

K2 BlackCover SingleRail 36
Abdeckprofil zur optischen Integration von Montageschienen in dunkle Modulanlagen. Schnelle Montage, witterungsbeständig.

HSPT Schraube A2 TX40 8,0×100
Edelstahlschraube mit hoher Zugfestigkeit. Für tragende Montagestrukturen auf Schrägdächern geeignet.

K2 SingleRail 36
Montageschiene mit hoher Kompatibilität und Tragfähigkeit. Für schnelle, sichere Modulbefestigung.
